E5011-SPO（Smart Power Quality Optimizing Device）是用于提升配電臺區電能質量的新型電力電子裝置。該裝置采用智能算法進行控制,可有效補償三相負荷不平衡，并具有快速連續調節無功功率、有源濾波APF（對特征次諧波有良好的濾除作用）等功能。在補償三相不平衡、無功功率、諧波、電壓跌落等方面有著優越的表現。
? 具有三相不平衡電流的治理功能，解決配網三相不平衡問題，保證流入電網的三相電流平衡。
? 具有連續調節無功功率的功能。 能有效提高系統功率因數，有效提升變壓器利用率。
? 具有補償諧波功能，有效濾除負載3、5、7、11等特征次諧波，在補償三相不平衡、補償無功功率的同時對特征次諧波有良好的濾除作用。
? 穩定受電端電壓，加強系統電壓穩定性，有效解決配網末端電壓低問題。
? 抑制電壓波動和閃變，改善用電環境。
? 具有諧振抑制功能，能有效抑制裝置與系統的諧振，增強設備可靠性。
? 與固定電容器補償聯動，采用SVG的控制器，統一控制電容器的投切，既能減少體積又方便協調控制。
? 采用SPO模塊的風機通過風道進行散熱，無需再額外安裝柜體散熱風機。
? 無線通信技術可實現近距離或遠程的設備狀態信息的查看管理。
? 控制模式多樣化，具有無功優先、不平衡優先、諧波優先、電壓優先、只補無功、只補不平衡、只濾諧波、只補電壓8種工作模式可供選擇，能大幅提升配電臺區電能質量。
三相不平衡補償
E5011控制器通過電流傳感器實時檢測系統電流，并分析判斷系統是否處于不平衡狀態，同時計算達到平衡狀態時所需要的補償電流，并控制逆變器產生電流，使電流從大的相轉移到小的相，最終使三相電流達到平衡狀態。

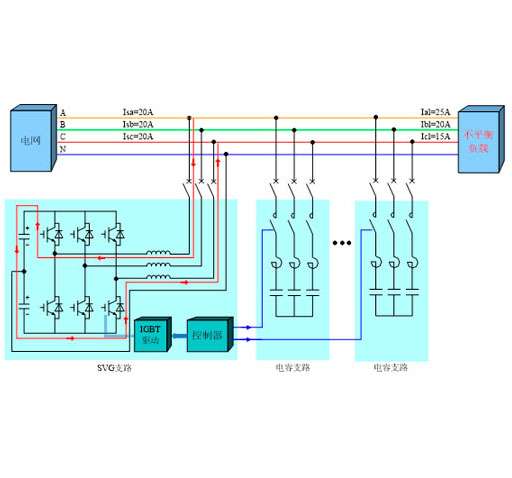

三相不平衡補償原理圖

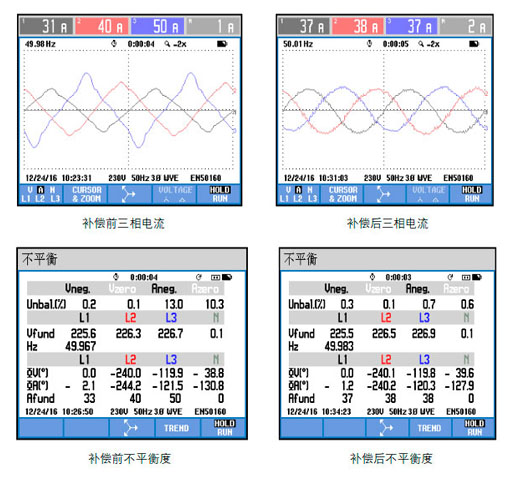

三相不平衡治理效果圖

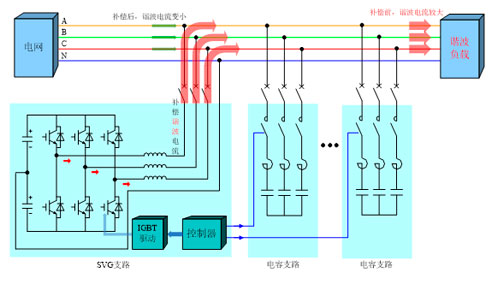

APF諧波補償

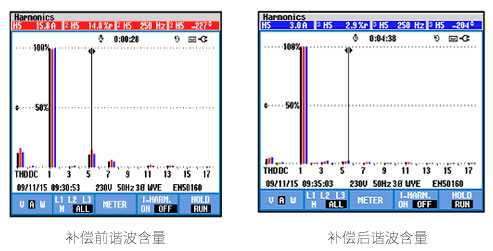

E5011-SPO諧波補償能有效濾除負載3、5、7、9、11等特征次諧波，在補償功率因數、三相不平衡的同時對特征次諧波有良好的濾除作用，補償前后濾波效果對比見圖：
補償前5次諧波電流15.8A畸變率14.8% ，補償后5次諧波電流3A畸變率2.9%）
E5011具有多種通訊模式：遠距離通信時裝置可配置GPRS模塊連接網絡，用戶可在客戶端查看數據；近距離通信時裝置可配置WIFI無線通信，用戶可在具有WIFI功能的終端設備（如手機）查看數據。

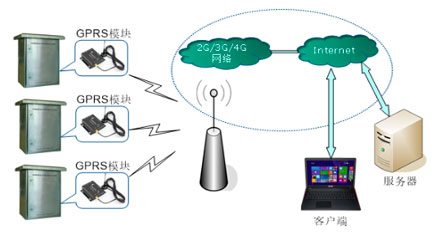

遠距離GPRS方式

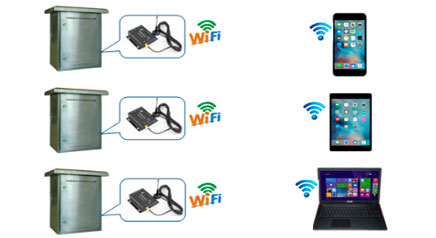

近距離WIFI方式
